长沙阀门，湖南阀门，湘华阀门30年实体商家。

产品详情

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	焊端尺寸	JB/T79
检验与试验		JB/T3595
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

主要零件材料及主要用途

阀体	阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度
WCB		WCB+D507Mo	D577	2Cr13	柔性石墨	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+Stellite12	Stellite6	1Cr18Ni9Ti	PTFE	硝酸类	200
ZG1Cr18Ni2Ti		CFBM+Stellite12	1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	PTFE	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	Stellite6	316L	PTFE	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+Stellite12	Stellite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

主要外形尺寸、连接尺寸及重量

公称压力	公称通径 DN(mm)	标准值									参考值			电装型号
公称压力	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	质量（kg）	电装型号
1.6	50	230	160	125	100		16	3		4-φ18	590	645	48	DZW10A
	65	290	180	145	120		18	3		4-φ18	590	690	60	DZW10A
	80	310	195	160	135		20	3		8-φ18	590	715	65	DZW20A
	100	350	215	180	155		20	3		8-φ18	590	770	71	DZW20A
	125	400	254	210	185		22	3		8-φ18	590	780	119	DZW30A
	150	480	280	240	210		24	3		8-φ23	590	810	210	DZW45A
	200	600	335	295	265		26	3		12-φ23	810	967	320	DZW60A
	250	650	405	355	320		30	3		12-φ25	810	1143	550	DZW90A
	300	750	460	410	375		30	4		12-φ25	830	1292	785	DZW120A

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值			电装型号
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	质量(kg)	电装型号
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50	DZW10A
	64	290	180	145	120		22	3		8-φ18	590	590	65	DZW10A
	80	310	195	160	135		22	3		8-φ18	590	715	67	DZW20A
	100	350	230	190	160		24	3		8-φ23	590	770	73	DZW20A
	125	400	270	220	188		28	3		8-φ25	590	780	127	DZW30A
	150	480	300	250	218		30	3		8-φ25	810	810	215	DZW45A
	200	600	360	310	278		34	3		12-φ25	810	967	322	DZW60A
	250	650	425	370	332		36	3		12-φ30	830	1143	585	DZW90
	300	750	485	430	390		40	4		16-φ30	830	1292	795	DZW120
4.0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61	DZW10A
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75	DZW10A
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84	DZW20A
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	770	1010	DZW30A
	125	400	270	220	188	176	28	3	4.5	8-φ25	590	782	207	DZW45A
	150	480	300	250	218	204	30	3	4.5	8-φ25	810	875	226	DZW60A
	200	600	375	320	282	260	38	3	4.5	12-ф30	810	1160	399	DZW90A
6.4	50	300	175	135	105	88	26	3	4	4-ф23	590	710	64	DZW10A
	65	340	200	160	130	110	28	3	4	8-ф23	590	750	77	DZW20A
	80	380	210	170	140	121	30	3	4	8-ф23	590	785	86	DZW30A
	100	430	250	200	168	150	32	3	4.5	8-ф25	810	8/37	171	DZW45A
	125	500	295	240	202	176	36	3	4.5	8-ф30	810	1031	243	DZW60A
	150	550	340	280	240	204	38	3	4.5	8-ф34	830	1066	296	DZW90
	200	650	405	345	300	260	44	3	4.5	12-ф34	830	1213	420	DZW120
10.0	50	300	195	145	112	88	28	3	4	4-ф25	590	714	81	DZW20A
	65	340	220	170	138	110	32	3	4	8-ф25	590	734	102	DZW30A
	80	380	230	180	148	121	34	3	4	8-ф30	810	847	175	DZW45A
	100	430	265	210	172	150	38	3	4.5	8-ф30	810	950	194	DZW60A
	125	500	310	250	210	176	42	3	4.5	8-ф34	830	1142	285	DZW90
	150	550	350	290	250	204	46	3	4.5	12-ф34	830	1240	450	DZW120
	200	650	430	360	312	260	54	3	4.5	12-ф41	830	1425	850	DZW180
16.0	50	300	215	165	132	88	36	3	4	8-ф25	590	562	92	DZW30A
	65	340	245	190	152	110	44	3	4	8-ф30	810	743	165	DZW45A
	80	380	260	205	168	121	46	3	4	8-ф30	830	820	216	DZW90
	100	430	300	240	200	150	48	3	4.5	8-ф34	830	935	238	DZW120
	125	500	355	285	238	176	60	3	4.5	8-ф41	870	1180	490	DZW180
	150	550	390	310	270	204	66	3	4.5	12-ф41	870	1290	647	DZW250
	200	650	480	400	345	260	78	3	4.5	12-ф48	1075	1495	1120	DZW350

J941H/J941Y型法兰钢制蒸汽截止阀用户订购提示：

1）、请提供您需订购的截止阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、J941H/J941Y型法兰钢制蒸汽截止阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的J941H/J941Y型法兰钢制蒸汽截止阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。

您现在的位置：网站首页—产品中心—法兰钢制蒸汽截止阀J941H

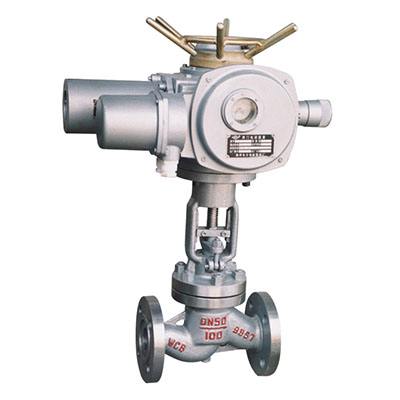

法兰钢制蒸汽截止阀J941H
