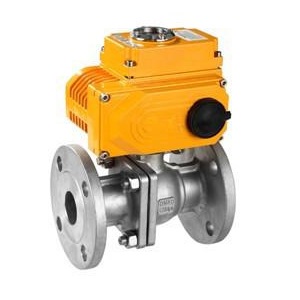

电动法兰球阀Q941F
产品分类：电动球阀
概述
不锈钢电动球阀性能参数:
| 公称通径DN(mm) | DN15～DN400 |
| 公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 介质温度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5级标准 |
| 球体转角 | 90° |
| 阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
| 防爆级组 | dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
| 固有可调比 R | 100:1 |
不锈钢电动球阀流量特性Kv值:
| 公称通径 (DN) | 不同开度角下的Kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
不锈钢电动球阀外形尺寸:
| 公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 155 | 256 | 95 | 65 | 15W | 0.2A |
| 20 | 140 | 155 | 260 | 105 | 75 | 15W | 0.2A |
| 25 | 150 | 155 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 165 | 155 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 180 | 208 | 312 | 146 | 110 | 25W | 0.5A |
| 50 | 200 | 208 | 325 | 160 | 125 | 25W | 0.5A |
| 65 | 220 | 208 | 336 | 180 | 145 | 25W | 0.5A |
| 80 | 250 | 256 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 280 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 320 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 360 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
| 200 | 400 | 288 | 470 | 335/360 | 295/310 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
