气动卫生级蝶阀

产品分类：气动蝶阀

概述

技术规范

设计依据 GB标准
设计标准 GB/12237
试验和检验 JB/T9002

※注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

气动卫生级蝶阀
气动卫生级蝶阀

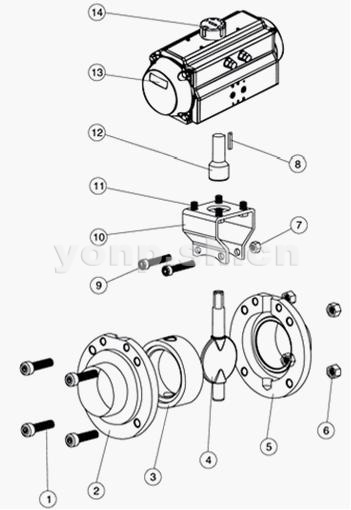

主要零件材质表

序号 零件名称 材质
1 螺栓 不锈钢304
2 左阀体 不锈钢304、316、316L
3 阀座 无毒橡胶
4 蝶板 不锈钢304、316、316L
5 右阀体 不锈钢304、316、316L
6 螺母 不锈钢304
7 螺母 不锈钢304
8 键 不锈钢304
9 螺栓 不锈钢304
10 连接支架 不锈钢304
11 螺栓 不锈钢304
12 连接套 不锈钢304
13 气动执行器
14 位置指示器

※注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

气动卫生级蝶阀
气动卫生级蝶阀

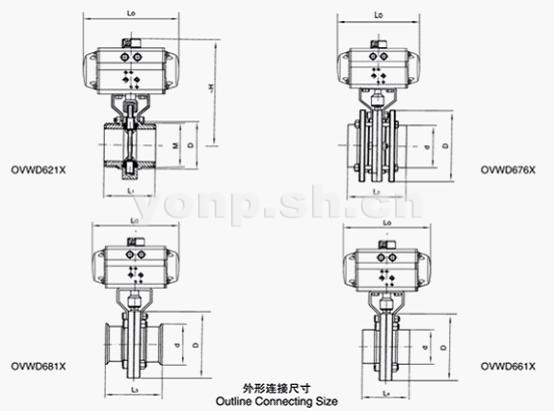

主要外形及连接尺寸

通径 WD621× WD676× WD681× WD661× L0 H 执行器型号
(双作用式)
ISO GB M L1 L2 D L3 D L4 D
in mm ISO GB ISO GB ISO GB ISO GB
1/2 15











104
GTD40
3/4 20











104
GTD40
1 25 52×1/6 46×3 97 123


66 50.5


140 165 GTD52
11/4 32 58×1/6 55×3 97 133


70 50.5


140 172 GTD52
11/2 40 65×1/6 60×3 105 133 102 50.8 45 76 64 50 50.8 45 140 180 GTD52
2 50 78×1/6 70×4 105 133 106 63.5 57 80 77.5 50 63.5 57 164 198 GTD65
21/2 65 95×1/6 95×4 109 133 108 76.3 76 84 91 50 76.3 76 164 217 GTD65
3 80 110×1/4 105×4 145 143 120 89.1 89 90 106 60 89.1 89 164 227 GTD65
4100 130×1/4 125×5 154 147 120 114.3 108 104 119 64 114.3 108 190 275 GTD80
5 125



132
133

112
133 190 295 GTD80
6 150



150
159

124
159 21O 320 GTD90
