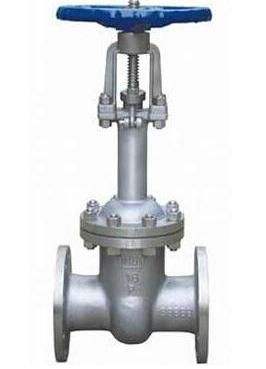

DZ41Y低温法兰手动闸阀
产品分类：手动闸阀
概述
执行标准
| 项目 | 设计制造 | 压力 - 温度基准 | 结构长度 | 法兰连接试验 | 试验与检测 |
| 标准 | API600 | ANSIB16.34 | ANSI16.10 | ANSIB16.5 | API598 |
试验压力
| 试验项目 | 壳体强度试验 Mpa | 高压密封试验 Mpa | 低压密封试验 Mpa | 适应温度 | |
| 介 质 | 水 | 空 气 | |||
| 压力等级 | 150Lb | 3.0 | 2.2 | 0.6 | ≤ 150 ℃ |
| 压力等级 | 300Lb | 7.5 | 5.5 | 0.6 | ≤ 150 ℃ |
| 压力等级 | 600Lb | 15.0 | 11.0 | 0.6 | ≤ 150 ℃ |
主要零件材质
| 零件名称 | CF8 系列 | CF3 系列 | CF8 系列 | CF3 系列 | WCB 系列 |
| 阀体 / 阀盖 | CF8 | CF3 | CF 8M | CF 3M | WCB |
| 闸板 | CF8 | CF3 | CF 8M | CF 3M | WCB |
| 阀杆 | F304 | F 304L | F316 | F 316L | 1Cr13 Graphite |
| 填料 | PTFF 编织 | PTFE 编织 | PTFE 编织 | PTFE 编织 | 石墨 Graphite+304 |
| 垫片 | PTFE+304 | PTFE+ 304L | PTFE+ 316L | PTFE+ 316L | 石墨 +304 |
| 压盖 | CF8 | CF3 | CF 3M | CF 3M | WCB |
| 填料压环 | 304 | 304L | 316L | 316L | 1Cr13 |
| 螺栓 | 193-BB | A193-B8 | 193-B 8M | A193-B 8M | 35CrMoA |
| 螺母 | A194 -8M | A194 -8M | A194 -8M | A194 -8M | 45 |
主要连接尺寸及重量
150LB主要连接尺寸及重量
| 尺寸 | In " | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | 2-1/2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | In | 5.51 | 5.98 | 6.49 | 7.00 | 7.48 | 8.50 | 9.48 | 11.14 | 12.00 | 15.00 | 15.86 | 16.49 | 17.99 | 19.76 | 30.00 | 32.94 | 35.98 | 39.01 |
| Mm | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | |
| H | In | 6.10 | 6.29 | 7.32 | 8.50 | 9.84 | 12.99 | 14.48 | 15.51 | 18.62 | 25.98 | 27.99 | 32.00 | 39.48 | 44.76 | 58.62 | 62.24 | 79.40 | 87.71 |
| Mm | 155 | 160 | 186 | 216 | 250 | 330 | 368 | 394 | 473 | 660 | 711 | 813 | 1003 | 1137 | 1489 | 1581 | 2017 | 2228 | |
| DO | In | 3.93 | 3.93 | 4.92 | 6.29 | 6.29 | 9.48 | 9.48 | 11.81 | 11.81 | 13.77 | 13.77 | 15.74 | 19.68 | 23.62 | 23.62 | 25.59 | 32.99 | 35.00 |
| Mm | 100 | 100 | 125 | 160 | 160 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 500 | 600 | 600 | 650 | 838 | 889 |
600LB主要连接尺寸及重量
| 尺寸 | In " | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | 2-1/2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | In | 6.49 | 7.48 | 8.50 | 9.01 | 9.48 | 11.49 | 12.99 | 14.01 | 17.00 | 20.00 | 22.00 | 25.98 | 30.98 | 32.99 | 32.99 | 39.01 | 42.99 | 47.00 |
| Mm | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 838 | 991 | 1092 | 1194 | |
| H | In | 6.10 | 6.29 | 7.32 | 8.50 | 9.84 | 20.07 | 21.81 | 23.42 | 28.03 | 32.51 | `39.17 | 45.55 | 54.05 | 63.11 | 63.11 | 80.00 | 90.00 | 102.00 |
| Mm | 155 | 160 | 186 | 216 | 250 | 510 | 554 | 595 | 712 | 826 | 995 | 1157 | 1373 | 1603 | 1603 | 2032 | 22.86 | 2591 | |
| DO | In | 3.39 | 3.39 | 4.62 | 6.29 | 6.29 | 10.00 | 10.00 | 12.00 | 14.01 | 15.98 | 20.00 | 24.01 | 27.00 | 27.00 | 27.00 | 35.00 | 35.00 | 44.01 |
| Mm | 100 | 100 | 125 | 160 | 160 | 254 | 254 | 305 | 356 | 406 | 508 | 610 | 686 | 686 | 686 | 889 | 889 | 1118 |
DZ41Y低温法兰手动闸阀用户订购提示：
1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、DZ41Y低温法兰手动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的DZ41Y低温法兰手动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
