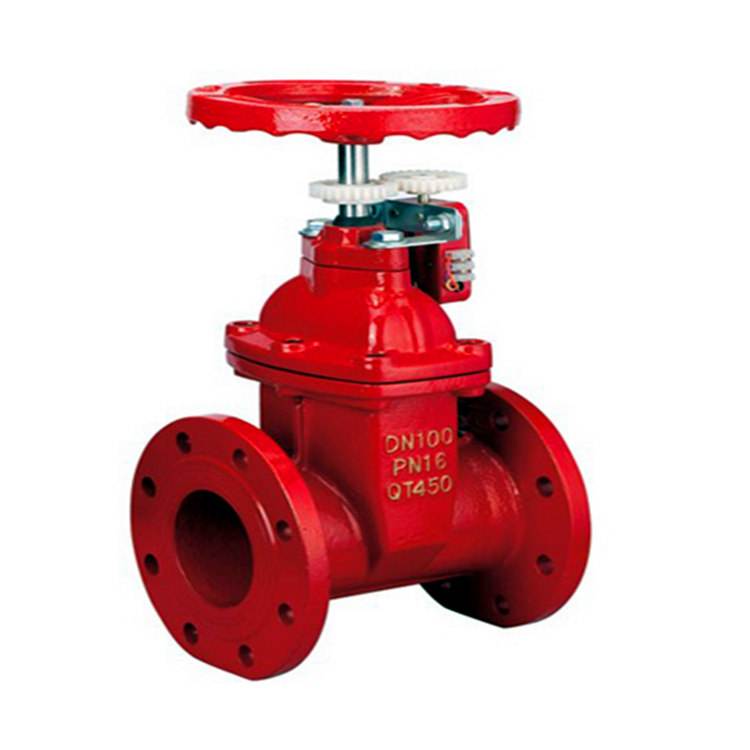

手动信号闸阀
产品分类：手动闸阀
概述
主要零件材料
| 序 号 | 名 称 | 材 料 |
| 1 | 传动帽 | 球墨铸铁、铸钢 |
| 2 | 手 轮 | 可锻铸铁 |
| 3 | 防尘罩 | 塑料 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 止推轴承 | 锡青铜 |
| 6 | 阀 盖 | 灰铸铁、球墨铸铁、铸钢 |
| 7 | 螺 栓 | 碳钢、不锈钢 |
| 8 | 阀 体 | 灰铸铁、球墨铸铁、铸钢 |
| 9 | 钢螺母 | 锡青铜 |
| 10 | 阀 杆 | 不锈钢 |
| 11 | 阀 瓣 | 球墨铸铁＋三元乙丙或丁腈橡胶 |
主要连接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| H | 370 | 408 | 452 | 510 | 566 | 630 | 765 | 927 | 1048 | 1110 | 1320 |
手动信号闸阀用户订购提示：
1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、手动信号闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的手动信号闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：手动信号闸阀使用说明书
