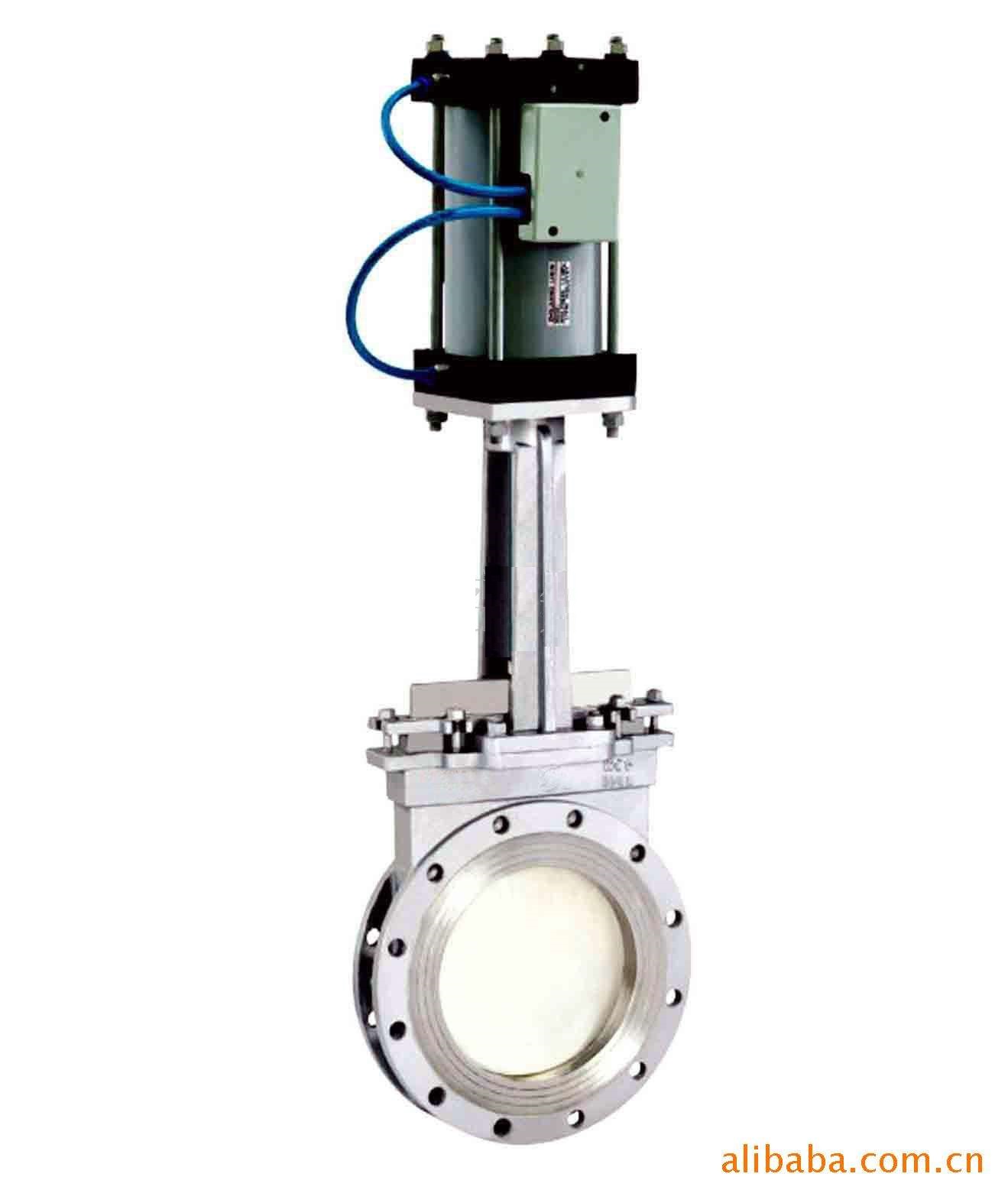

PZ673H/X/F对夹式刀形气动闸阀

产品分类：气动闸阀

概述

性能规范

公称压力（MPa） Nominal Pressure	壳体试验（MPa） Shell Test	密封试验（MPa） Seal Test	工作温度 Working Tempe ration	适用介质 Suitable
1.0	1.5	1.1	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

外型尺寸和连接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4- M 12	1.0	50	50	100	125	335	4- M 16
	65	46	110	130	363	4- M 12		65	50	120	145	363	4- M 16
	80	46	125	150	395	4- M 16		80	50	135	160	395	4- M 16
	100	52	145	170	465	4- M 16		100	50	155	180	465	8- M 16
	125	56	175	200	530	8- M 16		125	50	185	210	530	8- M 16
	150	56	200	225	630	8- M 16		150	60	210	240	630	8- M 20
	200	60	255	280	750	8- M 16		200	60	265	295	750	8- M 20
	250	68	310	335	900	12- M 16		250	70	320	350	900	12- M 20
	300	78	362	395	1120	12- M 20		300	80	368	400	1120	12- M 20
	350	78	412	445	1260	12- M 20		350	90	428	460	1260	16- M 20
	400	102	462	495	1450	16- M 20		400	100	482	515	1450	16- M 22
	450	114	518	550	1600	16- M 20		450	120	532	565	1600	20- M 22
	500	127	568	600	1800	16- M 20		500	130	585	620	1800	20- M 22
	600	154	670	705	2300	20- M 22		600	140	685	725	2300	20- M 27
	700	165	775	810	2500	24- M 22		700	165	800	840	2500	24- M 27
	800	190	880	920	2800	24- M 27		800	190	898	950	2800	24- M 30
	900	203	980	1020	3100	24- M 27		900	203	1005	1050	3100	28- M 30
	1000	216	1080	1120	3400	28- M 27		1000	216	1115	1160	3400	28- M 30
	1200	254	1295	1340	3600	32- M 30		1200	254	1325	1380	3600	32- M 36

PZ673H/X/F对夹式刀形气动闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、PZ673H/X/F对夹式刀形气动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的PZ673H/X/F对夹式刀形气动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
