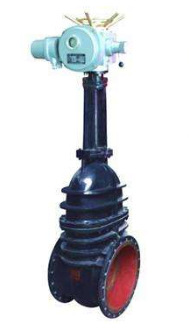

Z941T/W/H铸铁电动闸阀

产品分类：电动闸阀

概述

主要零件材料

零件名称	材　料
零件名称	Z941T-10	Z941W-10	Z941H-10
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁
闸　板	灰铸铁＋黄铜	灰铸铁	灰铸铁＋不锈钢
阀　杆	碳钢(铜)	碳钢(铜)	碳钢(铜)
阀杆螺母	青铜（球铁）	青铜（球铁）	青铜（球铁）

性能规范

型号	公称压力（MPa）	试验压力		适用温度（℃）	适用介质
		强度（水）（MPa）	密封（（MPa）
Z941H-10	1.0	1.5	1.1	≤200	蒸气、水、油品
Z94T-10					水、蒸气
Z941W-10				≤100	油品

外型尺寸和连接尺寸

型号	公称通径 DN(㎜)	尺寸											重量（㎏）
型号	公称通径 DN(㎜)	L	D	D1	D2	b-f	Do	z-фd	H	H1	L2	L1	重量（㎏）
Z941T/W/H -10	100	229	215	180	155	22-3	305	8-ф18	770	608	161	391	89
	125	254	245	210	185	24-3	305	8-ф18	843	680	161	391	106
	150	267	280	240	210	24-3	305	8-ф23	916	753	161	391	124
	200	330	335	295	265	26-3	305	8-ф23	1062	899	161	391	184
	250	380	390	350	320	28-3	305	12-ф23	1195	1032	161	391	245
	300	420	440	400	368	28-4	305	12-ф23	1366	1254	215	299	317
	350	450	500	460	428	30-4	305	16-ф23	1539	1427	215	299	431
	400	480	565	515	484	32-4	305	16-ф25	1670	1558	215	299	595

Z941T/W/H铸铁电动闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、Z941T/W/H铸铁电动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的Z941T/W/H铸铁电动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
