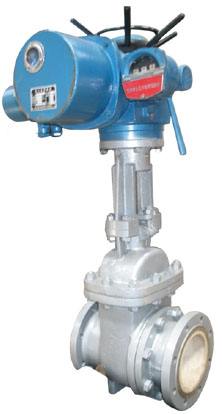

PZ941TC 陶瓷排渣电动闸阀

产品分类：电动闸阀

概述

主要性能规范

型号Type	公称压力(MPa) Nominal pressure	试验压力(MPa) Test pressure		工作温度(℃) Working temperature	适用介质Applicable medium
		壳体Shell	密封The seal
Z41TC	1.0	1.6	1.1	≤350℃	灰渣、泥渣、煤渣、矿浆污水等介质Ash dregs, slime, and so on pulp ,sewage
	1.6	2.4	1.8
	2.5	3.8	2.8
	4.0	6.0	4.4
	6.4	9.6	7.1

主要零件材料

阀体、阀盖Body , Bonnet	闸板Wedge gate	阀座Seat	阀杆Stem	填料Filling
WCB	结构陶瓷+碳钢Structure ceramic +carbon steel	结构陶瓷+碳钢Structure ceramic +carbon steel	不锈钢Stainless steel	石墨、特种填料Graphite, special Packing

主要连接尺寸

型号Type	PN	尺寸(mm)Dimensions
型号Type	PN	DN	D	D1	D2	L	b	Z-Φd	≈H关
PZ41TC	1.0MPa	50	160	125	100	250	20	4-M16	356
		65	180	145	120	270	20	4-M16	415
		80	195	160	135	280	22	4-M16	470
		100	215	180	155	300	22	8-M16	525
		125	245	210	185	325	24	8-M16	620
		150	280	240	210	350	24	8-M20	685
		175	310	270	240	400	26	8-M20	765
		200	335	295	265	400	26	8-M20	856
		225	365	325	295	450	26	8-M20	920
		250	390	350	320	450	28	12-M20	982
		300	440	400	368	500	28	12-M20	1139
		350	500	460	428	550	30	16-M20	1307
		400	565	515	482	600	32	16-M22	1462
		450	615	565	532	650	32	20-M22	1710
		500	670	620	585	700	34	20-M22	1850
型号Type	PN	尺寸(mm)Dimensions
型号Type	PN	DN	D	D1	D2	L	b	Z-Φd	≈H关
PZ41TC	1.6MPa	50	160	125	100	250	16	4-M16	356
		65	180	145	120	270	18	4-M16	415
		80	195	160	135	280	20	8-M16	470
		100	215	180	155	300	20	8-M16	525
		125	245	210	185	325	22	8-M16	650
		150	280	240	210	350	24	8-M20	685
		175	310	270	240	400	26	8-M20	765
		200	335	295	265	400	26	12-M20	856
		225	165	325	295	450	26	12-M20	920
		250	405	355	320	450	30	12-M22	982
		300	460	410	375	500	30	12-M22	1139
		350	520	470	435	550	34	16-M22	1307
		400	580	525	485	600	36	16-M27	1462
		450	640	585	545	650	40	20-M27	1710
		500	705	650	608	700	44	20-M30	1850
	2.5MPa	50	160	125	100	250	20	4-M16	356
		65	180	145	120	270	22	8-M16	415
		80	195	160	135	280	22	8-M16	470
		100	230	190	160	300	24	8-M20	525
		125	270	220	188	325	28	8-M22	620
		150	300	250	218	350	30	8-M22	685
		175	330	280	248	400	32	12-M22	765
		200	360	310	278	400	34	12-M22	856
		225	395	340	302	450	36	12-M27	920
		250	425	370	332	450	36	12-M27	982
		300	485	430	390	500	40	16-M27	1139
		350	550	490	448	550	44	16-M30	1307
		400	610	550	505	600	48	16-M30	1462
		450	660	600	555	650	50	20-M30	1710
		500	730	660	610	700	52	20-M36	1850

型号Type	PN	尺寸(mm)Dimensions
型号Type	PN	DN	D	D1	D2	L	b	Z-Φd
PZ41TC	4.0MPa	50	160	125	100	250	20	4-M16
		80	195	160	135	310	22	8-M16
		100	230	190	160	350	24	8-M20
		125	270	220	188	400	28	8-M22
		150	300	250	218	450	30	8-M22
		200	375	320	282	550	38	12-M27
		250	445	385	345	650	42	12-M30
		300	510	450	408	750	46	16-M30
		350	570	510	465	850	52	16-M30
		400	655	585	535	950	58	16-M36
	6.4MPa	50	175	135	105	250	26	4-M20
		80	210	170	140	310	30	8-M20
		100	250	200	168	350	32	8-M22
		125	295	240	202	400	36	8-M27
		150	340	280	240	450	38	8-M30
		200	405	345	300	550	44	12-M30
		250	470	400	352	650	48	12-M30

PZ41TC 陶瓷排渣电动闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、PZ41TC 陶瓷排渣电动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的PZ41TC 陶瓷排渣电动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
