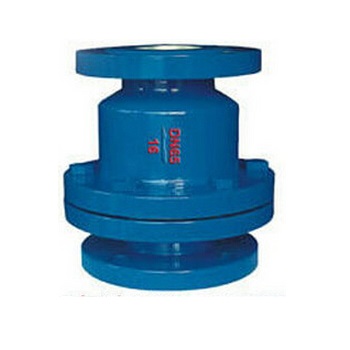

节能梭式止回阀 HC41X
产品分类：法兰式止回阀
概述
详细介绍
节能梭式止回阀主要技术参数:
公称压力 | 1.0 | 1.6 | 2.5 |
壳体试验压力 | 1.5 | 2.4 | 3.75 |
密封试验压力 | 1.1 | 1.76 | 2.75 |
介质温度 | ≤80℃ | ||
适用温度 | 清水、油品 | ||
节能梭式止回阀主要零件材料:
阀体 | 铸铁、铸钢 |
导向网 | 球墨铸铁 |
阀瓣 | 铸钢镀锌件 |
密封面 | 丁腈橡胶 |
节能梭式止回阀主要外形尺寸:
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 165 | 205 | 215 | 240 | 292 | 330 | 355 | 495 | 620 | 700 | 785 | 915 |
注:法兰连接尺寸：铁制阀门按GB4216.4（5)-84标准，钢制按GB/T9113.1-2000（RF）标准。
