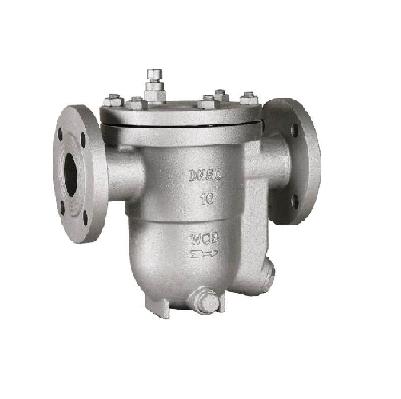

自由浮球式疏水阀CS41H
产品分类：疏水阀
概述
主要零件材料
| 主要零件 Main Part | 材料 Materal |
| 阀体 Body | 碳钢 Carbon Steel |
| 阀盖 Donnet | 碳钢 Carbon Steel |
| 阀座 Seat | 不锈钢 Atainless Steel |
| 过滤器 Percolator | 不锈钢 Atainless Steel |
主要外形及连接尺寸
| 尺寸 Dimensions | 型号Type | CS11H-16C | |||||
| 口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
| L | 150 | 150 | 150 | 270 | 280 | 290 | |
| H | 195 | 195 | 195 | 250 | 290 | 300 | |
| H1 | 103 | 103 | 103 | 108 | 108 | 108 | |
| 产品型号 Produstion Type | 口径 | 尺寸Dimensions | |||||||
| DN | L | H | D | D1 | D2 | b | f | Z-фd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| CS41H-16/25/C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
CS1/41H自由浮球式蒸汽疏水阀用户订购提示：
1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、CS1/41H自由浮球式蒸汽疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的CS1/41H自由浮球式蒸汽疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
