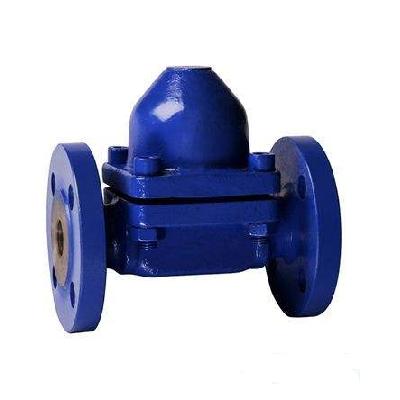

双金属片式蒸汽疏水阀SF/TSF
产品分类：疏水阀
概述
主要零件材料
零件名称 Part Name | 材料 Materal |
| 阀体 Body | 碳钢 Carbon Steel |
| 阀盖 Donnet | 碳钢 Carbon Steel |
| 垫片 Seat | F304柔性石墨Flexible Graphite |
| 阀芯组件 | 不锈钢 Atainless Steel |
| 排放孔密封面 | 堆焊硬质合金 |
| 过滤网 Percolator | 不锈钢 Atainless Steel |
主要外形及连接尺寸
型号 Type | 公称通径DN(mm) Nominal Diameter | 尺 寸 Dinensions | ||
| L | H | H1 | ||
| TSF-1/2/3 | 15 | 110 | 130 | 35 |
| 20 | 110 | 130 | 35 | |
| 25 | 110 | 130 | 35 | |
| SF-1/2/3 | 15 | 155 | 170 | 45 |
| 20 | 155 | 170 | 45 | |
| 25 | 155 | 170 | 45 | |
型号 Type | 公称通径DN(mm) Nominal Diameter | 尺 寸 Dinensions | |||||||
| L | H | D | D1 | D2 | b | f | Z-фd | ||
| SF-1/2/3-GF | 15 | 230 | 180 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 230 | 180 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 230 | 185 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| 32 | 250 | 195 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | |
| 40 | 250 | 200 | 145 | 110 | 85 | 16 | 2 | 4-ф18 | |
| 50 | 250 | 208 | 160 | 125 | 100 | 16 | 2 | 4-ф18 | |
| TSF-1/2/3-GF | 15 | 210 | 140 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 210 | 145 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 210 | 150 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
SF/TSF双金属片式蒸汽疏水阀用户订购提示：
1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、SF/TSF双金属片式蒸汽疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的SF/TSF双金属片式蒸汽疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
