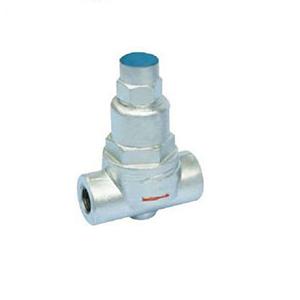

可调双金属片温度调整型疏水阀
产品分类：疏水阀
概述
主要外形及连接尺寸
产品型号 Produstion Type | 公称通径 DN Nominal Diameter | 连接 方式 | 使用压力 范围 (MPa) | 最高允许温度 ℃ Max Vouchsafement Temperature | 调整温度 范围℃ | 阀体材质 Material Of Body | 主要零件材质 Material For Main Parts | 外形尺寸（mm） External Dimensions | |||
| L | H1 | H2 | W | ||||||||
| TB6 CS17H-16C | 15～20 25 | 内螺纹 ZG1/2～1 | 0.01～1.6 | 220 | 50～180 | A105 (25) | SUS (3Cr13) | 90 95 | 109 | 35 | 58 |
| TB6F CS47H-16C | 15～20 25 32～50 | 法兰 Flange | 0.01～1.6 | 220 | 50～180 | A105 (25) | SUS (3Cr13) | 150 160 230 | 109 | 35 | 58 |
| TB6W CS67H-16C | 15～20 25 | 承插焊 | 0.01～1.6 | 220 | 50～180 | A105 (25) | SUS (3Cr13) | 90 95 | 109 | 35 | 58 |
| TB11 CS17H-16C | 15～20 25 | 内螺纹 ZG1/2～1 | 0.01～1.6 | 220 | 50～190 | A105 (25) | SUS (3Cr13) | 90 95 | 109 | 35 | 58 |
| TB11F CS47H-16C | 15～20 25 32～50 | 法兰 Flange | 0.01～1.6 | 220 | 50～190 | A105 (25) | SUS (3Cr13) | 150 160 230 | 109 | 35 | 58 |
| TB3 CS67H-16C | 15～20 25 | 内螺纹 ZG1/2～1 | 0.01～1.6 | 350 | 50～190 | A105 (25) | SUS (3Cr13) | 90 95 | 85 | 23 | 54 |
| TB3F CS47H-16C | 15～20 25 | 法兰 Flange | 0.01～1.6 | 350 | 50～190 | A105 (25) | SUS (3Cr13) | 150 160 | 85 | 23 | 54 |
| TB3W CS67H-16C | 15～20 25 | 承插焊 | 0.01～1.6 | 350 | 50～190 | A105 (25) | SUS (3Cr13) | 90 95 | 85 | 23 | 54 |
| TB5 CS17H-21C | 15～20 25 | 内螺纹 ZG1/2～1 | 0.01～2.1 | 350 | 50～200 | A105 (25) | SUS (3Cr13) | 90 95 | 85 | 23 | 54 |
| TB5F CS47H-21C | 15～20 25 | 法兰 Flange | 0.01～2.1 | 350 | 50～200 | A105 (25) | SUS (3Cr13) | 150 160 | 85 | 23 | 54 |
| TB5W CS67H-21C | 15～20 25 | 承插焊 | 0.01～2.1 | 350 | 50～200 | A105 (25) | SUS (3Cr13) | 90 95 | 85 | 23 | 54 |
TB可调双金属片温度调整型蒸汽疏水阀用户订购提示：
1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、TB可调双金属片温度调整型蒸汽疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家随货附件中的TB可调双金属片温度调整型蒸汽疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
