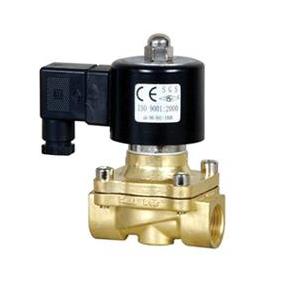

ZCM零压差煤气阀
产品分类：电磁阀
概述
结构特点
1、 直动式开阀结构，没有压差限制，低压力，零压力均能正常开闭，无压力损失，低压流量大。
2、 采用优质高性能的 阀体密封材料，无泄露。是可燃气液体的理想执行器。
3、 形式：常闭式。
ZCM-50外形尺寸、内部结构图
大口径ZCM零压差煤气阀
技术参数
公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
公称压力(MPa) 1.0
工作压差 0-0.4Mpa
工作介质 煤气、液化石油气、甲烷、瓦斯、天然气、常温液体、气体
介质温度 -20~80℃
额定电压V AC：380、220、36 DC：220、110、24、12
工作电流
(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率
(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
功率 ≤22W
安装方式 垂直安装
防爆标志 E×dIIBT4

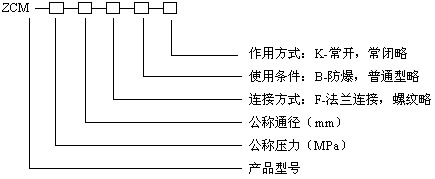

型号编制说明
产品规格
| 公称通径 DN | 内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4 Φ18 | |||
| 80 | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8 -Φ18 | |||
| 100 | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8 -Φ18 | |||
| 125 | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8 -Φ18 | |||
| 150 | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8 -Φ22 | |||
| 200 | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 | |||
| 250 | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 | |||
| 300 | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 | |||
| 350 | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 | |||
