RSPS零压差蒸汽阀
产品分类：电磁阀
概述
RRSPS零压差蒸汽电磁阀结构图
主要技术参数
公称通径 15、20、25、32、40、50mm
工作压力 16Kgf/cm2
工作压差 0∽16 Kgf/cm2
最大耐压力 20Kgf/cm2
流体温度 -5∽200℃
适用介质 蒸汽、液体、空气、气体、油<20CST
动作方式 分步直动式
型式 常闭式、活赛密封式
额定电压 AC:380、220、36 DC:220、110、36、24
产品用途
零压差蒸汽电磁阀是通用类电磁阀，适用于多种介质管路的自动控制，上海永鹏生产的零压差蒸汽电磁阀尤其适用于无压差或低压力系统，如蒸汽进入密封管路，压差小，或压差大小变化大，该阀均能适应。亦可用于高位自流水槽，风机、水厂虹吸真空系统等

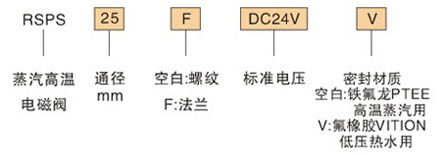

产品规格
| 型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材料 |
| RSPS-15 | 内螺纹 | PT1/2〞 | 68 | 133 | 2.8 | 黄铜 不锈钢 两种 |
| RSPS-20 | 内螺纹 | PT3/4〞 | 80 | 149 | 5 | |
| RSPS-25 | 内螺纹 | PT1〞 | 92 | 160 | 8.5 | |
| RSPS-32 | 内螺纹 | PT11/4〞 | 96 | 182 | 12 | |
| RSPS-40 | 内螺纹 | PT11/2〞 | 118 | 191 | 18 | |
| RSPS-50 | 内螺纹 | PT2〞 | 147 | 210 | 30 | |
| RSPS-15F | 法兰 | 4-Ф13.5孔距Ф65 | 90 | 155 | 2.8 | 黄铜 不锈钢 两种 连体法兰 |
| RSPS-20F | 法兰 | 4-Ф13.5孔距Ф75 | 112 | 165 | 5 | |
| RSPS-25F | 法兰 | 4-Ф13.5孔距Ф85 | 124 | 195 | 8.5 | |
| RSPS-32F | 法兰 | 4-Ф17.5孔距Ф100 | 135 | 222 | 12 | |
| RSPS-40F | 法兰 | 4-Ф17.5孔距Ф110 | 155 | 235 | 18 | |
| RSPS-50F | 法兰 | 4-Ф17.5孔距Ф125 | 190 | 250 | 30 |
注：需塑封线圈，可在订货时提出，型号后加“N”，介质温度≤180℃。
