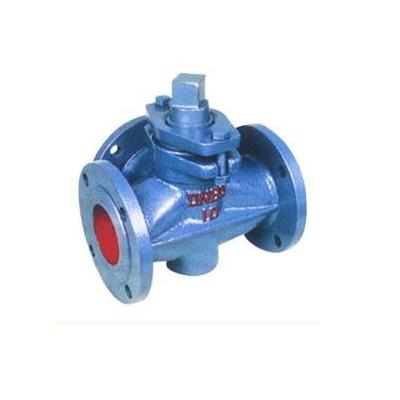

X44T铸铁三通旋塞阀

产品分类：三通旋塞阀

概述

主要零件材料

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0	铸铁	铸铁	铸铁	油浸石棉盘根

主要尺寸

公称压力PN（MPa）	公称通径DN(mm)	尺寸（mm）
公称压力PN（MPa）	公称通径DN(mm)	L	D	D1	D2	z-Φd	□s	h	H
1．0	25	145	115	85	56	4×Φ14	17	38	133
	32	170	135	100	78	4×Φ18	18	45	152
	40	180	145	110	85	4×Φ18	24	55	212
	50	200	160	125	100	4×Φ18	28	74	260
	65	220	180	145	120	4×Φ18	32	82	295
	80	250	195	160	135	4×Φ18	40	95	327
	100	300	215	180	155	8×Φ23	45	135	425
	125	350	245	210	185	8×Φ23	54	154	482
	150	400	280	240	210	8×Φ23	62	172	512
	200	450	335	295	265	8×Φ23	75	195	605
	250	530	390	350	320	8×Φ23	85	230	660
	300	580	440	400	368	8×Φ23	100	263	760

X44W铸铁三通旋塞阀用户订购提示：

1）、请提供您需订购的旋塞阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）X44W铸铁三通旋塞阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供旋塞阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的X44W铸铁三通旋塞阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：X44W铸铁三通旋塞阀使用说明书
