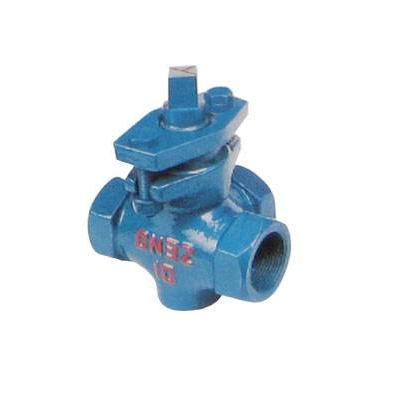

X14T铸铁内螺纹三通旋塞阀
产品分类：三通旋塞阀
概述
主要零件及性能
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| 油浸石棉盘根柔性石墨 | ||||
| X14W-1.0 | 铸铁 | 铸铁 | 铸铁 | |
主要尺寸
| 公称通径DN | 管螺纹G | 尺寸（mm） | ||||
| H | L | h | □s | |||
| 15 | 1/2 | 117 | 85 | 30 | 12 | |
| 20 | 3/4 | 126 | 90 | 34 | 16 | |
| 25 | 1 | 160 | 110 | 42 | 18 | |
| 32 | 11/4 | 176 | 130 | 48 | 18 | |
| 40 | 11/2 | 210 | 150 | 64 | 26 | |
| 50 | 2 | 238 | 170 | 76 | 28 | |
| 65 | 21/2 | 250 | 220 | 80 | 30 | |
| 80 | 3 | 340 | 250 | 115 | 38 | |
| 100 | 4 | 350 | 300 | 125 | 42 | |
