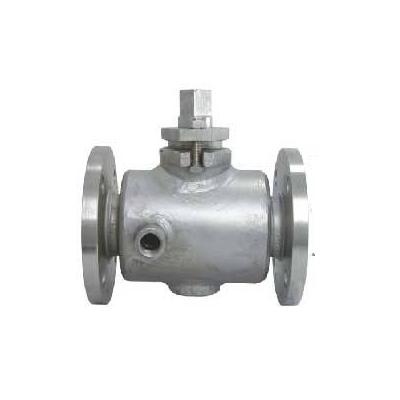

BX43W二通保温旋塞阀
产品分类：保温、夹套旋塞阀
概述
主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力PS(MPa) | 工作压力P（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | |||||
| B×43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
| B×43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
主要零件材料
| 零件名称 | 阀体、塞子 | 填料 |
| B×43W-1.0P B×43W-1.0R | 不锈钢 | 石棉盘根+304 |
| B×43W-1.0C | 铸钢 |
主要尺寸
| 口径（DN） | L | D | D1 | D2 | z-Φd | |
| 20 | 90 | 150 | 105 | 75 | 55 | 4×14 |
| 25 | 110 | 160 | 115 | 85 | 65 | 4×14 |
| 32 | 115 | 190 | 135 | 100 | 78 | 4×18 |
| 40 | 150 | 200 | 145 | 110 | 85 | 4×18 |
| 50 | 170 | 220 | 160 | 125 | 100 | 4×18 |
| 65 | 220 | 280 | 180 | 145 | 120 | 4×18 |
| 80 | 250 | 300 | 195 | 160 | 135 | 4×18 |
| 100 | 300 | 340 | 215 | 180 | 155 | 8×18 |
| 125 | 350 | 245 | 210 | 185 | 8×18 | |
| 150 | 400 | 280 | 240 | 210 | 8×23 | |
| 200 | 450 | 335 | 295 | 265 | 8×23 | |
| 250 | 530 | 390 | 350 | 320 | 12×23 | |
| 300 | 580 | 440 | 400 | 368 | 12×23 | |
