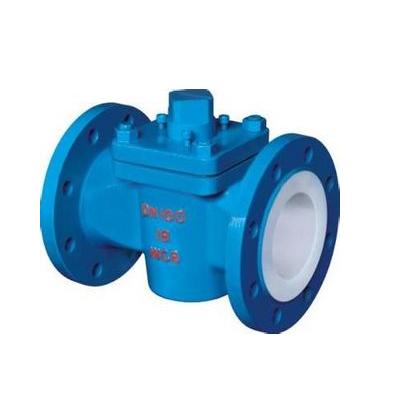

衬氟二通旋塞阀X43F46

产品分类：二通旋塞阀

概述

主要性能规范

技术规范
设计标准	GB12240
结构长度	GB12221
法兰标准驱动方式	JG/T79-94
法兰标准驱动方式	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、蜗轮、电动、气动

主要零件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、内衬F₄₆、F₃
塞子	铸铁、铸钢、不锈钢、内衬F₄₆、F₃
阀盖	铸铁、铸钢、不锈钢
填料	F₄

主要尺寸

公称通径	PN1。0（Mpa）主要外形尺寸和连接尺寸（mm）									重量
DN	L	D	D1	D2	f	b	z-Φd	D。	H	Kg
20	150	105	75	50	3	14	4-Φ14	160	95	7
25	160	115	85	65	3	14	4-Φ14	160	98	8
32	170	135	100	70	3	16	4-Φ18	220	113	10
40	180	145	110	80	3	18	4-Φ18	250	135	15
50	210	160	125	100	3	20	4-Φ18	250	140	18
65	220	180	145	120	3.5	20	4-Φ18	300	145	25
80	250	195	160	135	3.5	22	4-Φ18	330	205	35
100	275	215	180	155	4	24	8-Φ18	350	240	46
125	310	245	210	185	4	26	8-Φ18	400	260	65
150	350	280	240	210	4	28	8-Φ23	600	290	90
200	400	335	295	265	4.5	32	8-Φ23	800	330	160
250	460	390	350	320	4.5	36	12-Φ23	900	380	230

FEP(F46)PCTFE(F3)衬氟二通旋塞阀用户订购提示：

1）、请提供您需订购的旋塞阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、FEP(F46)PCTFE(F3)衬氟二通旋塞阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供旋塞阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的FEP(F46)PCTFE(F3)衬氟二通旋塞阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
