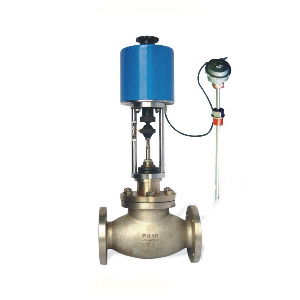

ZZWPE自力电控温度调节阀

产品分类：调节阀

概述

自力电控温度调节阀结构原理

调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

(1)智能型执行器
(2)主阀体
(3)传感器
(4)毛细管
(5)手动机构
备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

自力电控温度调节阀主要技术参数

公称通径 (mm)		15	20	25	32	40	50	65	80	100	125	150	200
公称压力 PN(MPa)		1.6 4.0
流量能力 (m 3 /h)		5	7	10	16	25	40	63	100	160	250	400	630
额定行程 (mm)		6			8	10	14		20		30	30	40
温度调节范围 ( ℃ )		0~120 ： 100~250
调节精度 ( ℃ )		± 1 ~ ± 5
使用介质		蒸汽、水、油、气体
允许泄漏量	硬密封	10 -4 X 阀额定容量
	软密封	“ 0 ”
毛细管长度		3m 、 5m 、 10m
温包扦入深度		270 、 430 、 630
联接螺纹		3/4 ” 1 ”

自力电控温度调节阀执行机构

公称通径 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
电动执行机构型号	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
电动执行机构推力（ N ）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
全行程时间（ S ）	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	电子型	6		15			25			40

*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

自力电控温度调节阀主要外形尺寸

普通型单位：mm

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
重量 (Kg)	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型单位：mm

公称通径 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
重量 (Kg)	PN64	13	16	19	26	27	43	69	85	120	125	150
